Parâmetro principal
Padrão | SMS, DIN |
Peças de contato do material | SS304/SS316L (1.4301/1.4404) | Fornecido com relatório de inspeção de material |
Material peças sem contato | SS304 (1.4301) |
Material de vedação | Silicone, EPDM, FKM, PTFE. Todos os selos materiais estão em conformidade com FDA21CFR117.2600 |
Tamanho | 1 polegada a 6 polegadas, DN25 a DN150 |
Tamanho de malha | 3mesh a 400 mesh, 37micron a 6730micron, 0,037 mm a 6,730 mm |
Tela do filtro de cartucho interno | Tela de placa perfurada, tela de arame de cunha, tela de malha de metal |
Combinação corporal | Staringht Tipo, tipo de ângulo, tipo Y, tipo duplex |
Conexão | Solda de bunda, braçadeira tri, fios masculinos, fêmea feminina, união, fios de solda, flange |
Pressão de trabalho | ≤10bar (145psi) |
Faixa de temperatura | Menos 20 graus Celsius ~ 135 graus Celsius |
Tratamento de superfície externa | RA32 ~ 64UIN (0,8 ~ 1,6UM) |
Tratamento da superfície interna | RA16 ~ 32UIN (0,4 ~ 0,8UM) |
Gerume | Um ano |
Apoiar | OEM, ODM é bem -vindo |
Aplicativo | Leite, suco, cerveja, bebida, ECT |
Princípio operacional

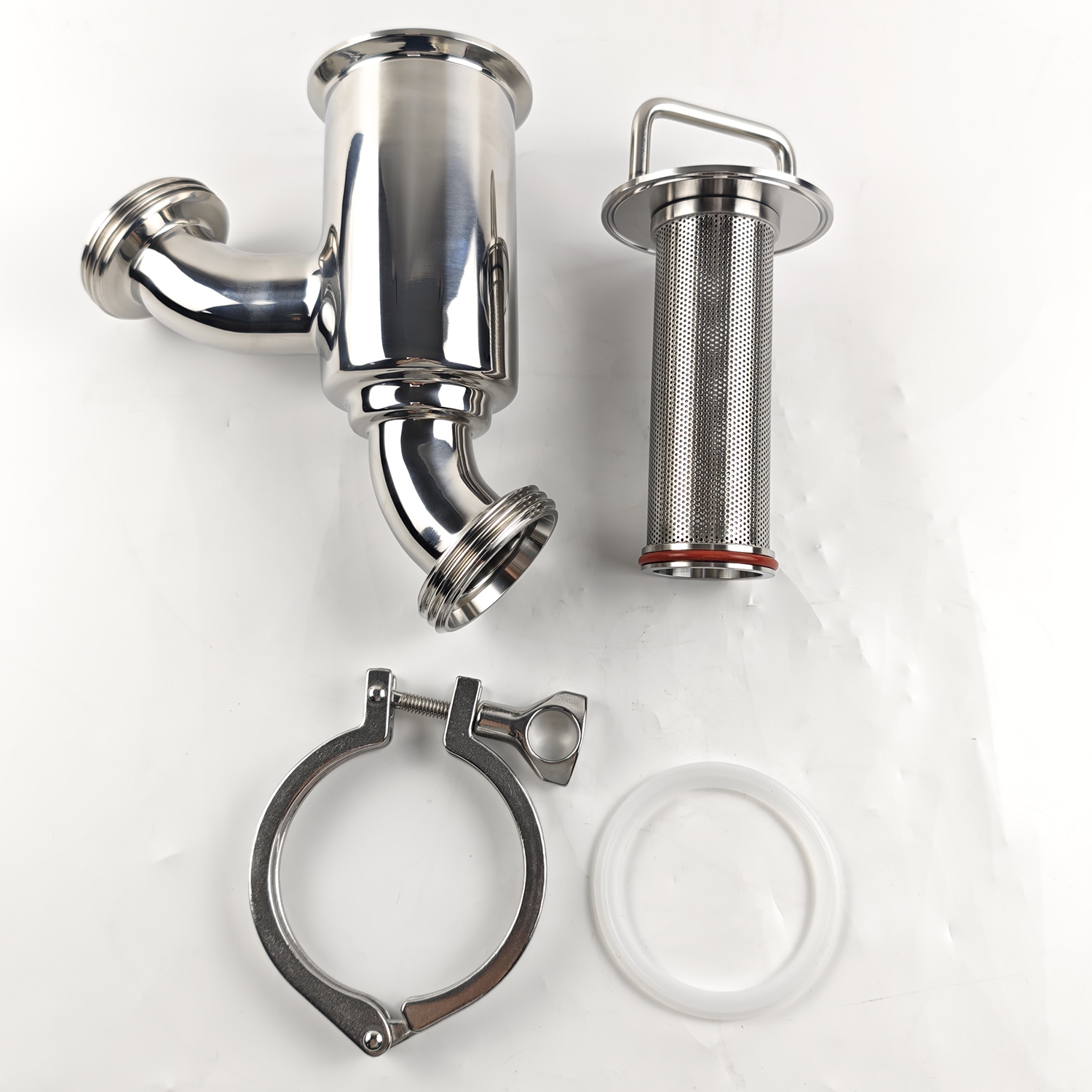

O filtro consiste basicamente em um corpo de filtro com uma entrada e uma saída para o produto.
A tela é fixada dentro do corpo. A tela mantém todas as partículas iguais ou maiores
do que o tamanho das aberturas da tela.
Materiais
Filtrar corpo AISI316L
Juntas EPDM (de acordo com o FDA 117.2600)
Acabamento interno de superfície RA <0,8μm
Esmalte de acabamento de superfície externo polimento de espelho

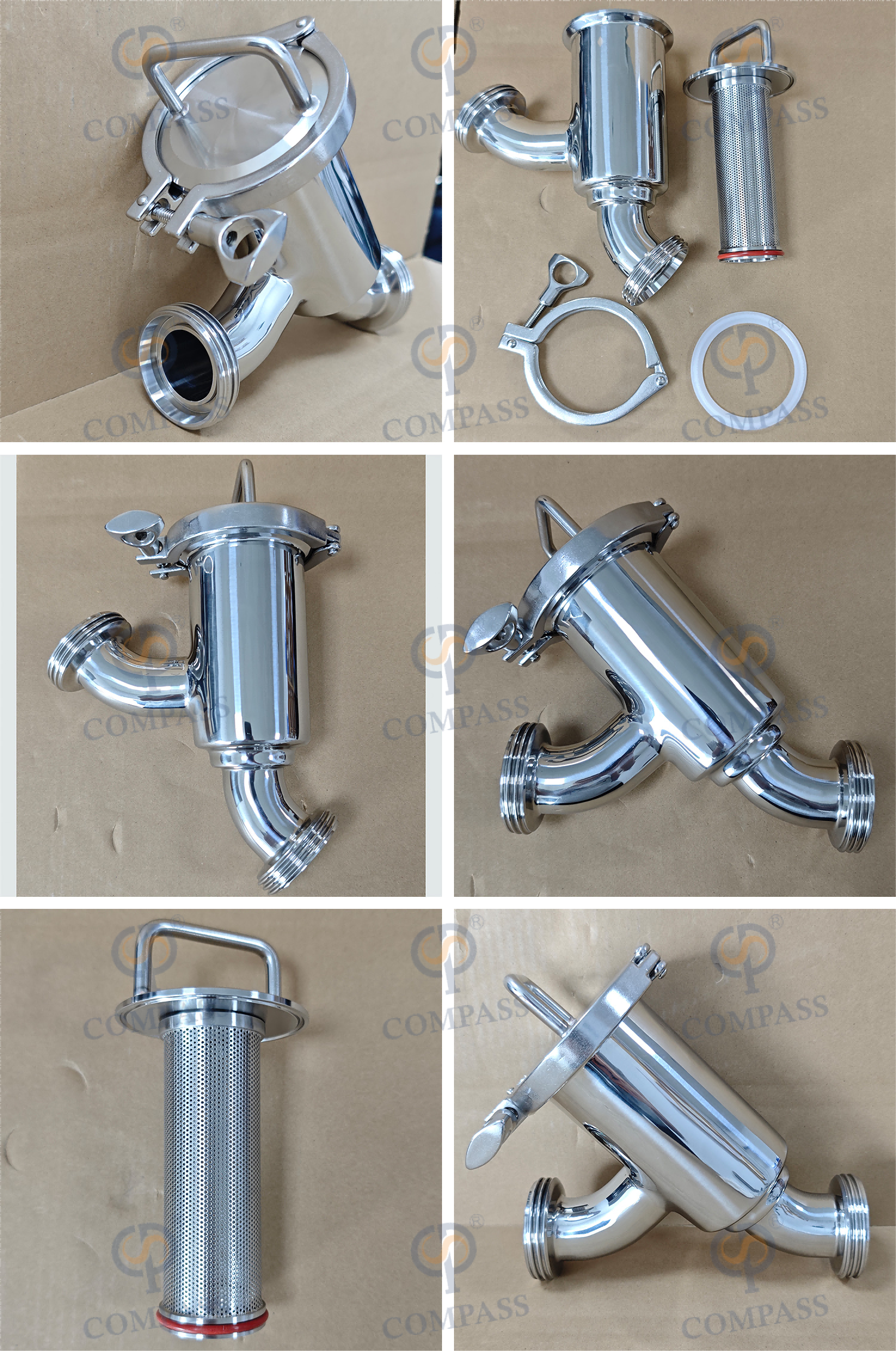

Design e recursos
Existem várias configurações:
- Limpeza da tela sem desmontar o filtro:

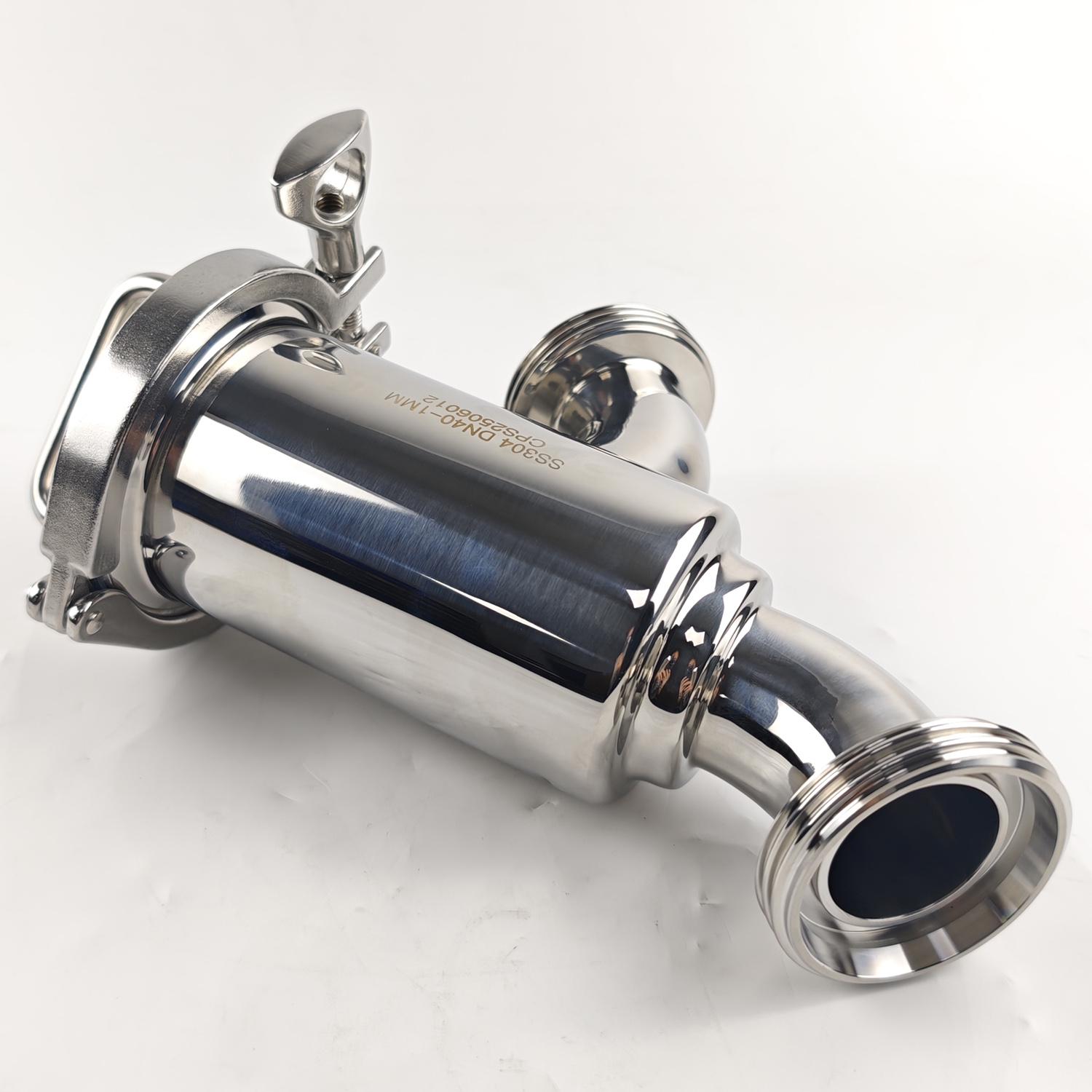

Filtro angular: a entrada e a saída formam um ângulo reto.

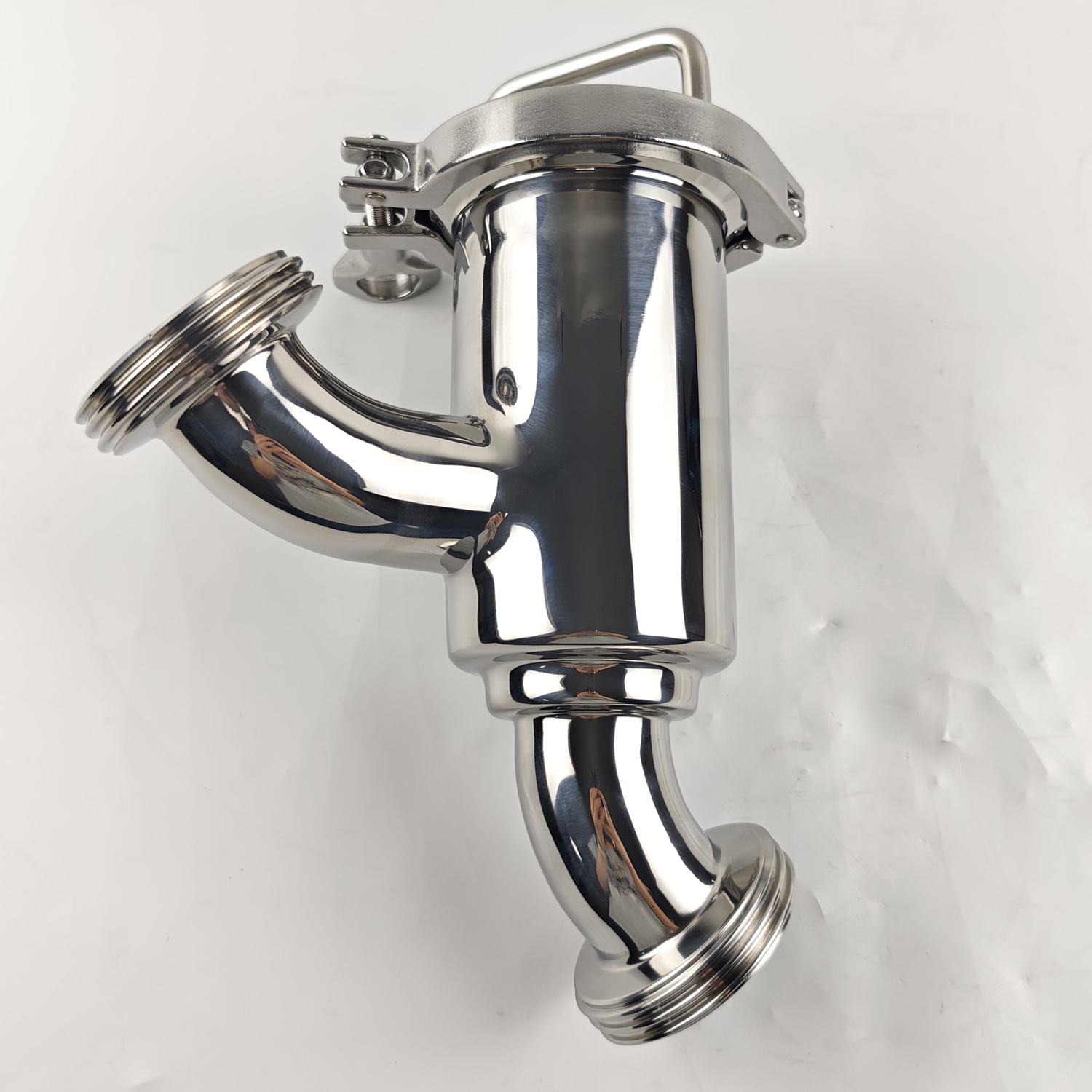

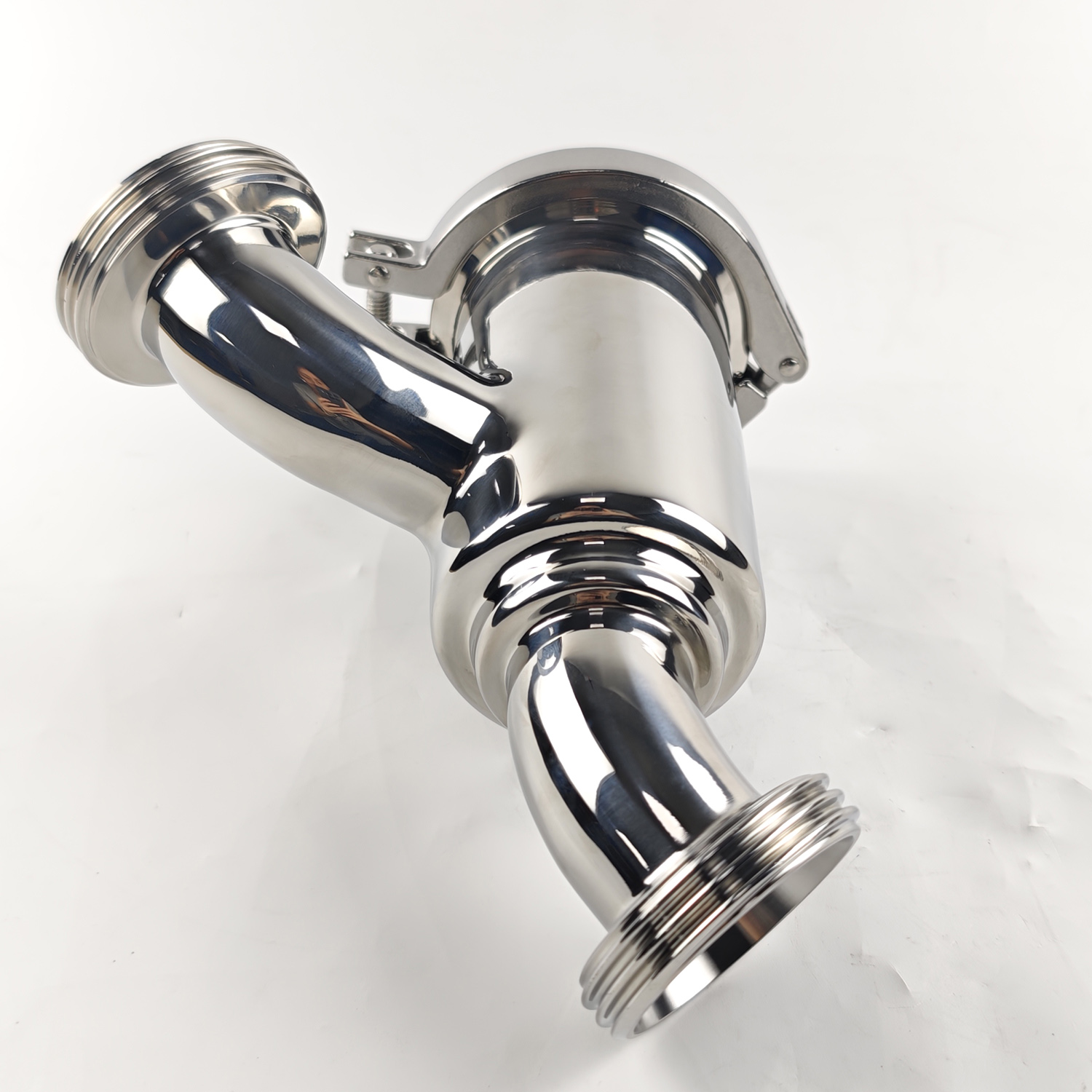

Y Filtro: o produto entra e sai do filtro na mesma direção.
- Limpeza da tela Desmontando o filtro:
Filtro reto: o produto entra e sai do filtro na mesma direção.
Gotas de baixa pressão.
Conexões padrão DIN 11850.

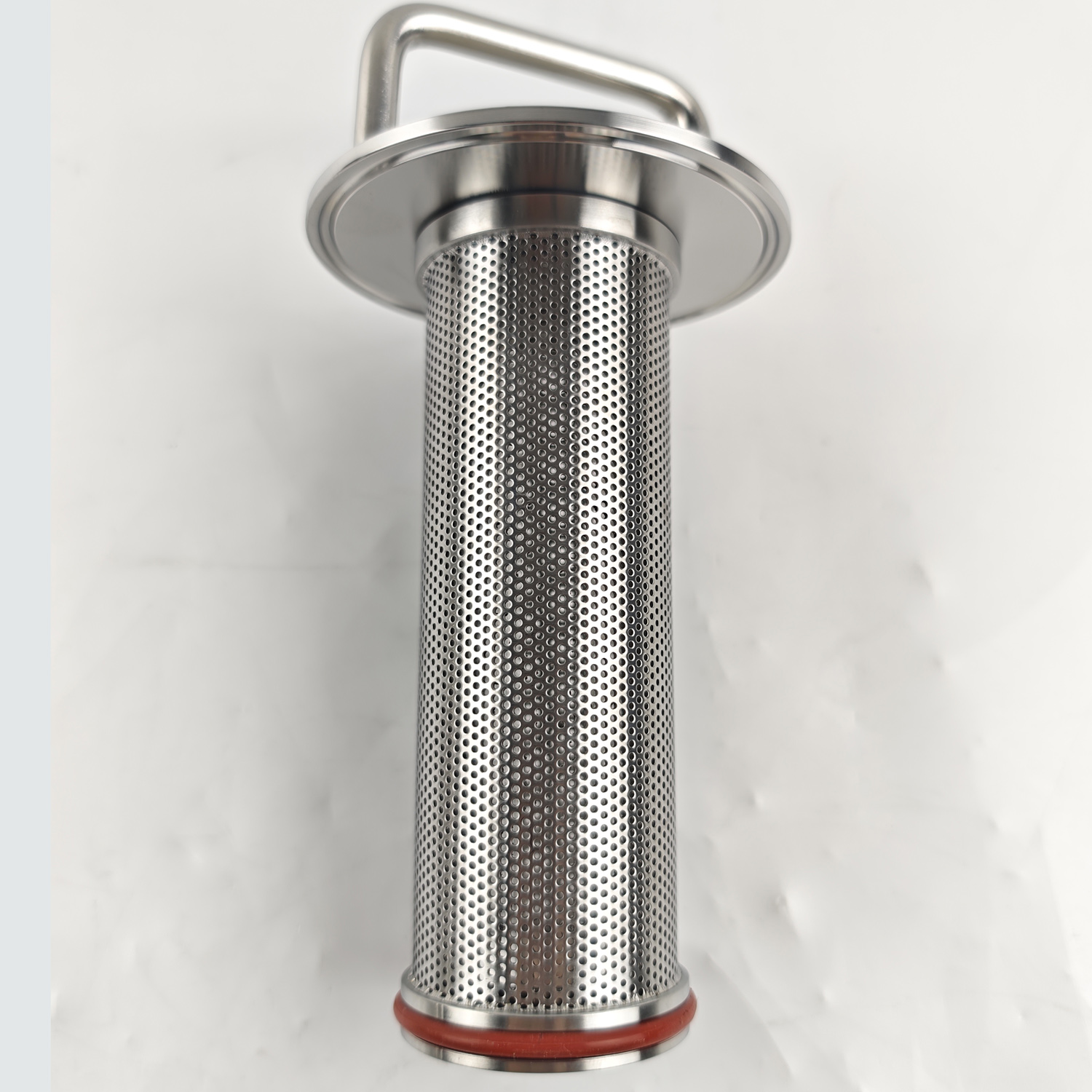

Tela com aberturas circulares (de Ø 0,5 mm a Ø 3 mm) ou longitudinais (10 x 1 mm).

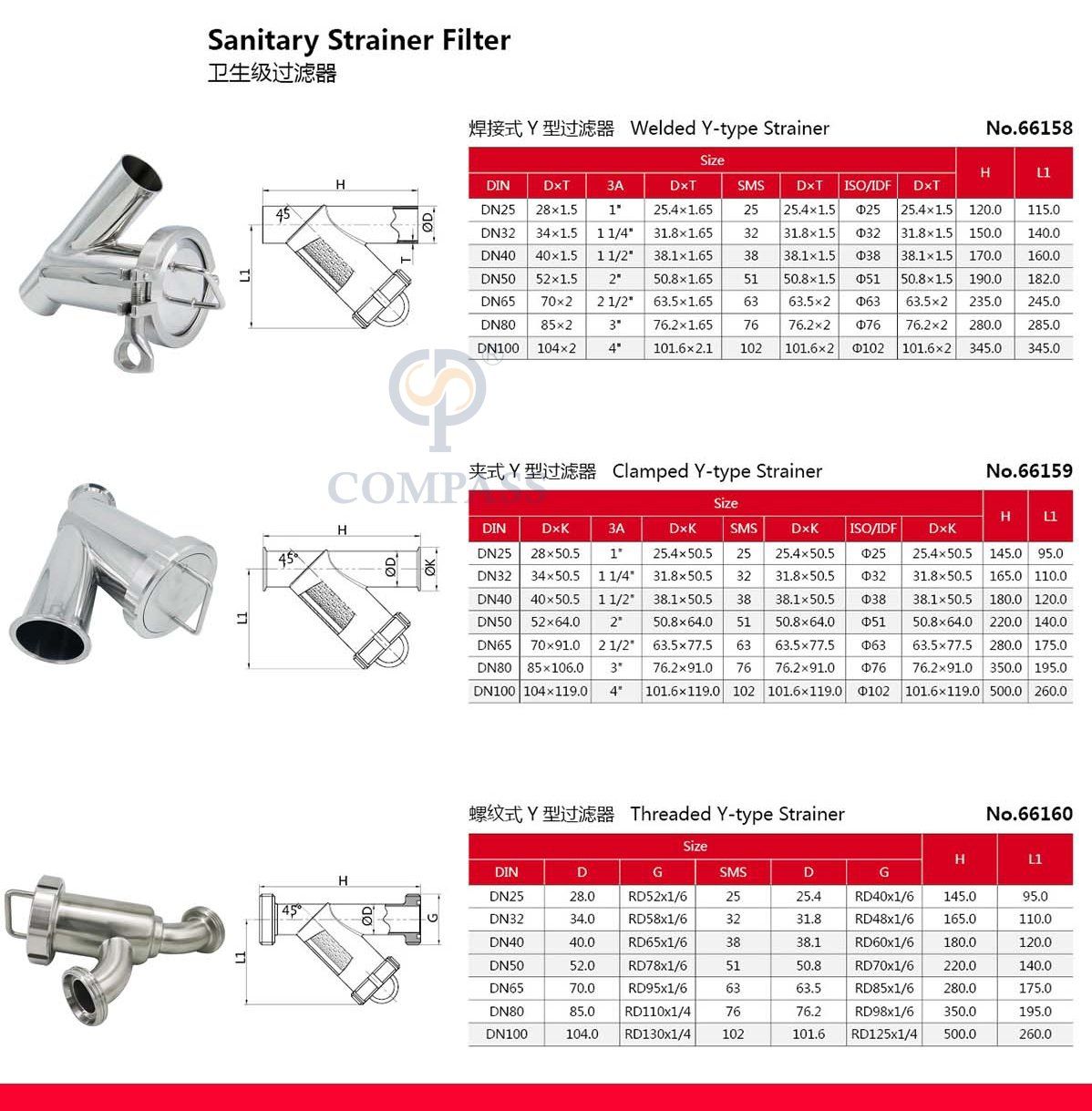

Especificações técnicas
Filtro reto / filtro angular
Disponibe tamanhos DN 25 - DN 100 (1) 1˝ - 4˝ DN 125 -
DN (1) 1˝ - 2˝
150 (2) 5˝ - 6˝
Temperatura
de trabalho -10ºC a +120ºC (Epdm) 14ºF a 248ºF +
140ºc
(SIP, MAX 30 min) 284ºf
DN 65 - DN 80 (2) 2 ½˝- 3 ½˝
DN 100 - DN 150 (3) 4˝- 6˝
Temperatura de trabalho -10ºC a +120ºC (EPDM) 14ºF a 248ºF
+140ºC (SIP, max. 30 min) 284ºF
MAX.
Opções
Juntas no FMP.
Conexões: DIN, CLAMP, SMS, RJT, FIL-IDF, etc.
Cilindro da tela do fio da cunha.
Jaqueta de aquecimento.
Opção de filtrar de fora para dentro da tela.
Filtro duplo.
Vantagem dos produtos1.Eça o tipo de produto tem forte resistência à corrosão e elevador de serviço muito longo
2. Soldagem e montagem sem problemas e maior força possível
Como encomendar filtros?
1. Qual é o material que você precisa, como SS304 ou SS316L?
2. Qual é o tamanho disponível, o tamanho é variado de 1 polegada a 6 polegadas, DN25 a DN150?
3. Qual é o corpo de filtro combinarion, como tipo y, tipo de ângulo, tipo embutido ou filtro duplex?
4. Qual é a conexão que você precisa, como solda de bunda, pinça tri, fios masculinos?
5. O que é Micron ou malha para filtro de cartucho interno, como tela de placa perfurada, tela de arame de cunha, tela de malha de metal?
